Cảm ứng lực Loadcell

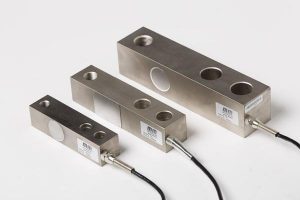

Loadcell là gì?

Loadcell là thiết bị cảm biến dùng để chuyển đổi lực hoặc trọng lượng thành tín hiệu điện.
Khái niệm“strain gage”: cấu trúc có thể biến dạng đàn hồi khi chịu tác động của lực. Tạo ra một tín hiệu điện tỷ lệ với sự biến dạng này.
Loadcell thường được sử dụng để cảm ứng các lực lớn.

Tĩnh hay các lực biến thiên chậm. Một số trường hợp loadcell được thiết kế để đo lực tác động mạnh phụ thuộc vào thiết kế của Loadcell.

Thông số kĩ thuật cơ bản

– Độ chính xác: cho biết phần trăm chính xác trong phép đo. Độ chính xác phụ thuộc tính chất phi tuyến tính, độ trễ, độ lặp.
– Công suất định mức: giá trị khối lượng lớn nhất mà Loadcell có thể đo được.
– Dải bù nhiệt độ: là khoảng nhiệt độ mà đầu ra Loadcell được bù vào, nếu nằm ngoài khoảng này, đầu ra không được đảm bảo thực hiện theo đúng chi tiết kĩ thuật được đưa ra.

Đánh giá theo thang đo:

– Cấp bảo vệ: được đánh giá theo thang đo IP, (ví dụ: IP65: chống được độ ẩm và bụi).
– Điện áp: giá trị điện áp làm việc của Loadcell (thông thường đưa ra giá trị lớn nhất và giá trị nhỏ nhất 5 – 15 V).
– Độ trễ:hiện tượng trễ khi hiển thị kết quả dẫn tới sai số trong kết quả. Thường được đưa ra dưới dạng % của tải trọng.
– Trở kháng đầu vào: trở kháng được xác định thông qua S- và S+ khi Loadcell chưa kết nối vào hệ thống hoặc ở chế độ không tải.
